CYPETHERM EPlus
Simulação energética de edifícios com EnergyPlus™
Necessidades e consumos energéticos



Descrição do programa

CYPETHERM EPlus é uma aplicação para a modelação e simulação de edifícios com EnergyPlus™.

EnergyPlusTM, motor de cálculo desenvolvido pelo Departamento de Energia dos Estados Unidos da América (DOE), é um dos motores de simulação energética mais utilizado, potente e reconhecido da atualidade. Graças à sua integração no CYPETHERM EPlus (versão 9.1), a aplicação converte-se numa potente ferramenta para a simulação energética de edifícios, permitindo determinar a necessidade energética dos mesmos, assim como o desempenho energético dos sistemas de climatização dispostos, determinando o consumo energético por sistema de fornecimento e vetor energético utilizado.



Ambiente de trabalho

O ambiente de trabalho do "CYPETHERM EPlus" está dividido em três secções identificadas pelos separadores situados na parte superior:

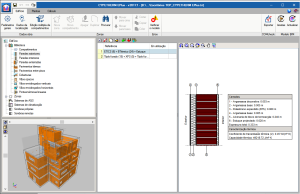

Edifício

CYPETHERM EPlus

Nesta secção definem-se os parâmetros gerais, dados da localização e o modelo do edifício, num esquema em árvore formado por três ramos principais:

  • Biblioteca
    Na biblioteca introduzem-se todos os tipos de compartimento e de elementos construtivos da obra (paredes, pavimentos, envidraçados, portas e pontes térmicas lineares).

  • Zonas
    Em cada zona introduzem-se os respetivos compartimentos mediante a definição dos elementos construtivos que o delimitam.

  • Sistemas
    Definem-se os sistemas do edifício para aquecimento, AQS e arrefecimento, permitindo selecionar entre uma ampla variedade de sistemas habitualmente utilizados na edificação.

CYPETHERM EPlus

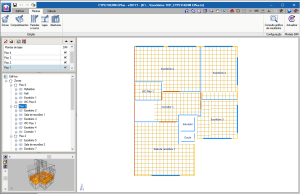

Plantas

Se a obra foi criada a partir de ficheiros BIM esta secção contém as plantas com os elementos construtivos correspondentes. A partir daqui também é possível editar as características dos elementos construtivos.

Se pelo contrário, a obra foi introduzida manualmente, esta secção encontra-se vazia, podendo o utilizador desenhar as plantas do edifício indicando os compartimentos e os elementos construtivos que o formam, para poder assim imprimir as plantas da obra.

CYPETHERM EPlus

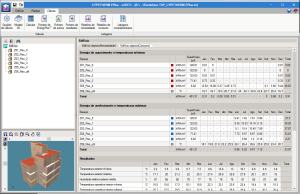

Cálculo

Nesta secção efetua-se a simulação do modelo energético do edifício e obtém-se as listagens com os resultados. Além disso, permite visualizar os ficheiros de entrada do motor de cálculo e os resultados obtidos pelo mesmo.

Características e saída de resultados

Entre as principais características do CYPETHERM EPlus destacam-se as que se detalham nos seguintes pontos.

CYPETHERM EPlus

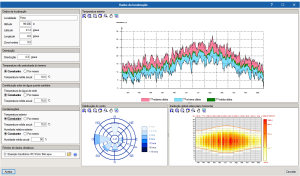

Dados climáticos

O programa permite trabalhar com qualquer ficheiro de dados climáticos do tipo EnergyPlus Weather Format (EPW), disponíveis na página web oficial de EnergyPlus.

Dados predefinidos e bibliotecas

  • Materiais
    Materiais da biblioteca incorporada na Ferramenta Unificada LIDER-CALENER e de diferentes bibliotecas de materiais internacionais (França, Portugal, Itália ou ASHRAE, entre outras).

  • Pontes térmicas
    Importação de valores de transmitância térmica linear de diferentes bibliotecas internacionais, entre as quais se encontram o Atlas de pontes térmicas do documento de apoio DA DB-HE / 3, a norma ISO 14683 ou os definidos na norma francesa RT2012, assim como o cálculo da transmitância térmica linear por análise numérica segundo ISO 10211, integrando assim o cálculo realizado pelo programa CYPETHERM BRIDGES.

  • Sistemas de climatização
    Seleção de equipamentos de climatização com dados definidos pelos fabricantes Daikin, Fujitsu, Saunier Duval, Toshiba e Vaillant.

  • Cargas internas e perfis de uso
    Importação de valores de cargas internas por ocupação, ventilação, iluminação e equipamentos procedentes dos manuais da ASHRAE.

Resultados de cálculo

Entre os resultados de cálculo destacam-se:

  • Informação das necessidades
    Resultados de cálculo das necessidades energéticas detalhadas por zona térmica.

  • Informação dos consumos
    Resultados de cálculo dos consumos energéticos detalhados por zona térmica e vetor energético.

CYPETHERM EPlus CYPETHERM EPlus



Listagens e cálculos complementares

CYPETHERM EPlus oferece uma série de capacidades adicionais que permitem ampliar os resultados obtidos pelo programa:

  • Limitação de condensações
    Permite verificar a existência de condensações superficiais e intersticiais segundo ISO 13788, integrando o cálculo realizado pelo programa CYPETHERM HYGRO em cada solução construtiva da envolvente térmica do edifício.

  • Descrição de materiais e elementos construtivos
    Listagem dos distintos elementos construtivos presentes na obra juntamente com os seus materiais, quantidades, coeficientes de transmissão, etc.

  • Pontes térmicas lineares
    Listagem das pontes térmicas lineares introduzidas no edifício, com os valores de comprimento e transmitância térmica.

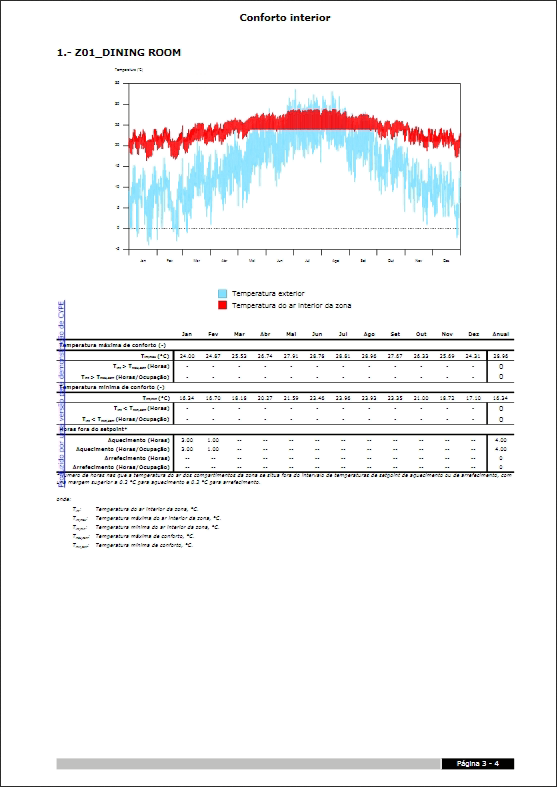

  • Conforto interior
    Permite comparar a temperatura interior de cada zona do edifício ao longo do ano com a temperatura exterior e com as temperaturas limite de conforto estabelecidas. Além disso, quantifica as horas cujas temperaturas estão fora do limite de conforto de cada zona.

CYPETHERM EPlus. Listagens e cálculos complementares. Limitação de condensações CYPETHERM EPlus. Listagens e cálculos complementares. Descrição de materiais e elementos construtivos CYPETHERM EPlus. Listagens e cálculos complementares. Pontes térmicas lineares CYPETHERM EPlus. Listagens e cálculos complementares. Conforto interior



Integração no fluxo de trabalho Open BIM

CYPETHERM EPlus é uma aplicação integrada no fluxo de trabalho Open BIM. Neste sentido, permite a importação de modelos geométricos BIM gerados por software como IFC Builder, assim como outros ficheiros de informação IFC, entre os quais se incluem os gerados por CYPELUX e CYPELUX RECS com informação referente à potência instalada de iluminação.

CYPETHERM EPlus é uma aplicação integrada no fluxo de trabalho Open BIM. Neste sentido, permite a importação de modelos geométricos BIM gerados pelo software como IFC Builder, assim como outros ficheiros de informação IFC, entre os quais se incluem:

  • Os gerados pelo CYPELUX e CYPELUX CTE com informação referente à potência instalada de iluminação e a eficiência energética das instalações de iluminação, necessária para o cálculo de edifícios de utilização distinta à habitacional.

  • Os gerados pelo CYPETHERM HVAC, com a definição dos sistemas de climatização VRF, aerotermia, multi-split e split 1x1.

  • Os sistemas de climatização com especificações dos fabricantes, gerados pelos programas Open BIM DAIKIN, Open BIM FUJITSU, Open BIM SAUNIER DUVAL, Open BIM TOSHIBA e Open BIM VAILLANT.



Licença de utilização

CYPETHERM EPlus comercializa-se em duas versões, CYPETHERM EPlus BIM Pro e CYPETHERM EPlus BIM Expert. As suas potencialidades são:

  • CYPETHERM EPlus BIM Pro

    • Integrado no fluxo de trabalho Open BIM
    • Importação e sincronização de informação de modelos BIM a partir de ficheiros em formato IFC
    • Cálculo do coeficiente de transferência de calor em elementos em contacto com o solo, segundo a norma EN ISO 13370
    • Cálculo dos coeficientes de transmissão térmica linear, segundo a norma EN ISO 14683
    • Cálculo das necessidades energéticas com base no método de simulação dinâmica multizona (EnergyPlus)
    • Geração do relatório sobre as necessidades energéticas

  • CYPETHERM EPlus BIM Expert

    • Potencialidades da versão CYPETHERM EPlus BIM Pro.
    • Cálculo dos consumos energéticos com base no método de simulação dinâmica multizona (EnergyPlus)
    • Geração de relatório sobre os consumos energéticos
